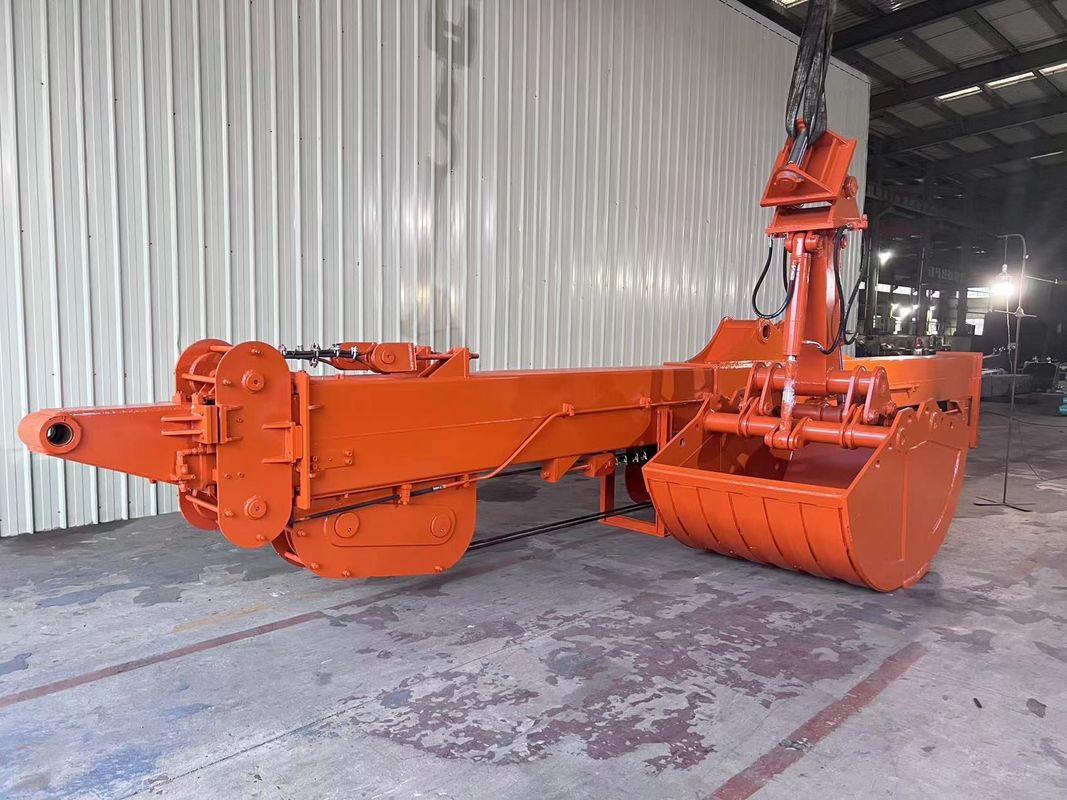

25M Telescopic Dipper Arm For Excavator DX225

Yükseltmeye hazır mısın?

İsrail projeleri için özel teleskopik silahlar:
✔18m-32m erişim(ISO 9001 sertifikalı)
✔Doğrudan OEM uyumDoosan/Volvo/CAT için
✔1 yıllık yapı garantisi

Bir kazıcı teleskopik kolu nasıl kurulur: Adım Adım Rehberi

01 Bunları hazırlamalıyım:
3 kişi lazım: 1 sürücü ve 2 kurulumcu
Ekskavatör ek boru hattı var emin olun
İhtiyacınız olan araç:
İç ve dış fiş ((M26x1.5H tipi) 2 set
İç ve dış fişler ((3/4 kadın tipi) 2 set
İç ve dış fişler ((1 ̇ kadın tipi) 2 set
İç ve dış fiş ((19 ABD düz kesim türü) 1 set
Açık anahtar: 17-19,18-21,22-24,27-30,30-32 ((2 set)
36-41 ((2 set)
Düzenlenebilir anahtar: 450#,300#
Çift ofset halka anahtarı: 18,21,22,24
Hızlı anahtar ve soket
Düz başlı tornavida, Phillips tornavida
10# T çubuğu, tırnak, askı, çubuk için kalın üst çubuğu, çekiç

02 Hidrolik basıncı kaldırın
Önce ekskavatörü kapatıp hidrolik hattaki basıncı kaldırmak gerekiyor.
(basınç valfi üzerinde bir düğme boru basıncı kaldırır
Güç, eğer yardım valfi çalışmıyorsa, sıvıyı çıkarabilirsiniz
Ayrıca tank kapağından basınç çıkarılabilir.)

03 Teleskop kolunu yerleştir

04 Boru hattını kur

05 Teleskop kolu zaten bağlandı

06 İki yönlü ayak düğmesini nasıl kurulacağını görelim

Ayak pedal düğmesini iki yönlü ile değiştirin

07 İki yönlü ayak pedalı anahtarı dört bağlantıdan oluşur:

T, P, A1 ve A2.
.T bağlantısı
T, kazık makinesi hareket valfinin portu
Üç yönlü bir eklem kullanarak,
Yağ akışı.
Benzer şekilde, P portu da bağlanmalıdır.
bir kullanılarak hareket valfinin P portuna
Yağ ayrımı için üç yönlü bağlantı.
Son olarak A1 ve A2 bağlantıları
Pilot kontrol bağlantısına bağlanmalıdır.
Dağıtım valfi.

08 Yol Valfı
Tasarlanan yerleri göstermek için kabin zeminindeki kauçuk yastığı çıkarın.
İki yönlü ayak pedal anahtarı için kurulum açılışı.
Taksinin sağ tarafında yer almaktadır.
T portuna karşılık gelen seyahat valfinin T portunu ve P portunu bulun
ve ayak pedalına bağlı P portu.

09 bağlantı borusu
A1 ve A2 dağıtım valfine bağlıdır. dağıtım valfini bulmak için, kırıcı boru hattını takip edin ve dağıtım valfine nerede bağlandığını gözlemleyin.
Bağlantının her iki tarafında veya karşılık gelen konumlarda ortak pozisyonlar arayın.
A1 ve A2'yi bu iki konuma bağlayın.
Uyumlu valf kapaklarını bulun.
A1'e bağlanırken, yağ iade borusunun valf kapağı A2'ye bağlanır.
Ters hareket durumunda, A1 ve A2'ye bağlı boru hatlarını değiştirin.

10 Boru Bağlantısı Şekli

11'i kurduktan sonra, yağlandırmalı.
Teleskobik kolun kol tüpünün, telenin kolunun pozisyonlarına yağ uygulayın, teleskopik kolun üzerinde birçok yağlama deliği var yağ ekleyebilir, teleskopik kol da tüm vücudu yağlamalıdır!
